Type-C连接器与USB连接器在高速传输应用中的选型对比分析
当系统速率跨过10Gbps门槛，选型就不再只是「接口形状」的问题了。很多工程师在USB连接器与Type-C连接器之间反复权衡，却忽略了信号完整性、端子结构乃至插拔寿命对高速链路的隐性影响。今天我们从实际应用场景出发，把这两类连接器的差异拆开来讲。
一、物理层差异：不是所有「长得像」都叫同一种协议

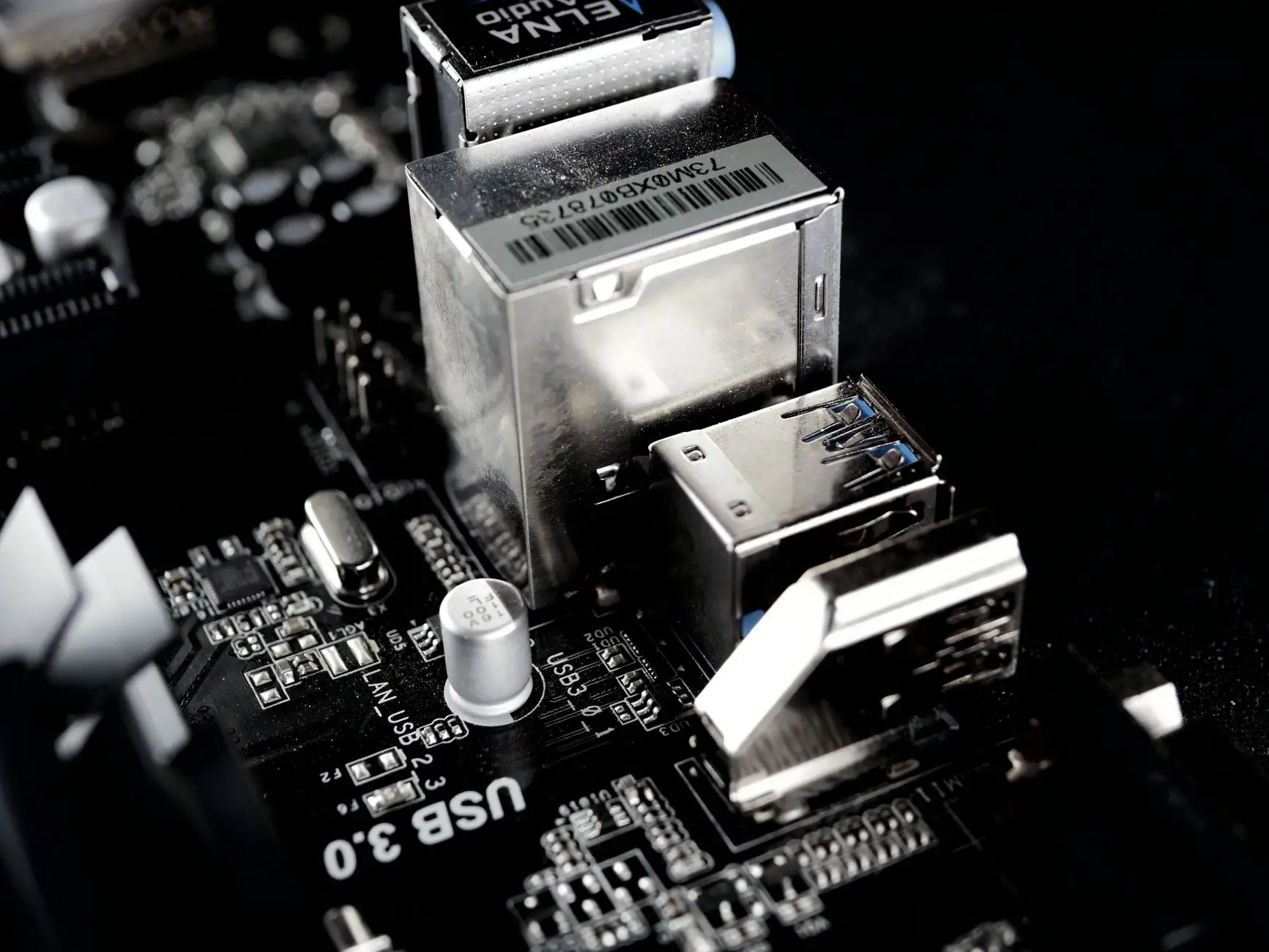

Type-C连接器的核心优势在于其**对称引脚定义**——24个引脚中包含了4对高速差分信号（TX/RX各两对），同时支持Sideband通道和配置通道（CC）。而传统USB连接器（如Type-A或Type-B）往往只有1对差分对，即便升级到USB 3.2规格，其引脚布局也无法承载双向全速传输。这就意味着，在需要**双通道同时收发**的场景下（比如外接显卡坞或NVMe硬盘盒），Type-C几乎是唯一选择。
关键参数对比：插入损耗与回波损耗
以10Gbps信号为例，普通USB连接器的插入损耗在5GHz频点通常为-1.2dB左右，而优质Type-C连接器可控制在**-0.8dB以内**。别小看这0.4dB的差距——在长走线设计中，这相当于多出8-10cm的PCB布线余量。回波损耗方面，Type-C的差分阻抗控制更稳定（100Ω±5%），而传统USB连接器往往只能做到±10%的容差。
- 排针排母在低速控制信号中仍有不可替代性，但若走线长度超过50mm且速率超过3Gbps，建议改用Type-C或HDMI连接器方案
- HDMI连接器在视频传输场景下的优势在于其**固定引脚间距**（0.5mm/0.8mm），抗串扰能力优于通用排针
二、选型实操：从信号完整性和机械寿命两个维度切入
不要只看标称速率。**实际测试中，Type-C连接器的近端串扰（NEXT）在12GHz时约为-35dB，而传统USB连接器在相同频率下可能劣化至-25dB**。如果您的系统需要同时运行PCIe 4.0和DisplayPort 2.1，那么必须选用带有独立屏蔽壳的Type-C母座——这类产品的接地弹片数量通常不少于6个。
机械寿命同样关键。工业级Type-C连接器的插拔次数可达**10000次**，而普通USB连接器通常只有5000次。若设备需要频繁插拔（例如测试治具或便携式仪器），建议优先考虑Type-C的沉板式结构，其焊脚抗拉强度比传统USB连接器高约30%。
排针排母在高速场景下的局限性
很多老工程师习惯用排针排母做板间连接，但在25Gbps+的SerDes链路中，这类连接器的**引脚电容效应**会显著增加抖动预算。实测数据显示，2.54mm间距排针在5GHz时等效电容约1.8pF，而Type-C连接器仅为0.5pF。如果您的设计对BER（误码率）有严格要求（低于1E-12），请务必避开排针排母方案。
至于HDMI连接器，它在消费电子领域应用广泛，但其引脚规格和Type-C不兼容。若需同时传输视频和USB数据，建议选择**支持DP Alt Mode的Type-C连接器**，这比单独配备HDMI连接器+USB连接器节省约40%的PCB面积。
三、数据对比与决策建议
- 成本敏感型：低速（≤5Gbps）、单通道传输，选传统USB连接器即可
- 性能优先型：≥10Gbps双向传输或需要视频输出，直接上Type-C连接器
- 混合场景：控制信号用排针排母，高速数据走Type-C或HDMI连接器，分区布局
惠州国瑞电子有限公司在Type-C连接器、HDMI连接器及精密排针排母领域积累了超过12年的量产经验。我们建议设计阶段就进行**全链路仿真**——很多客户只关注连接器本身，却忽略了焊盘stub和过孔残桩的影响。如果您正在评估高速接口方案，欢迎提供具体参数，我们的FAE团队可以帮您做一次完整的信号完整性预分析。
选型从来不是单选题。理解每类连接器的物理极限，结合自身产品的散热、成本和可靠性要求，才能找到最优解。希望这篇对比能帮您少走一些弯路。
